二、安装与调试

步骤

内容

具体要求

安装前准备

- 安装环境要求，包括温度、湿度、灰尘、电磁干扰等方面的限制。

- 检查安装场地的电气条件，如电源电压、接地情况等。

- 确认所需的安装工具和材料是否齐全。

安装步骤

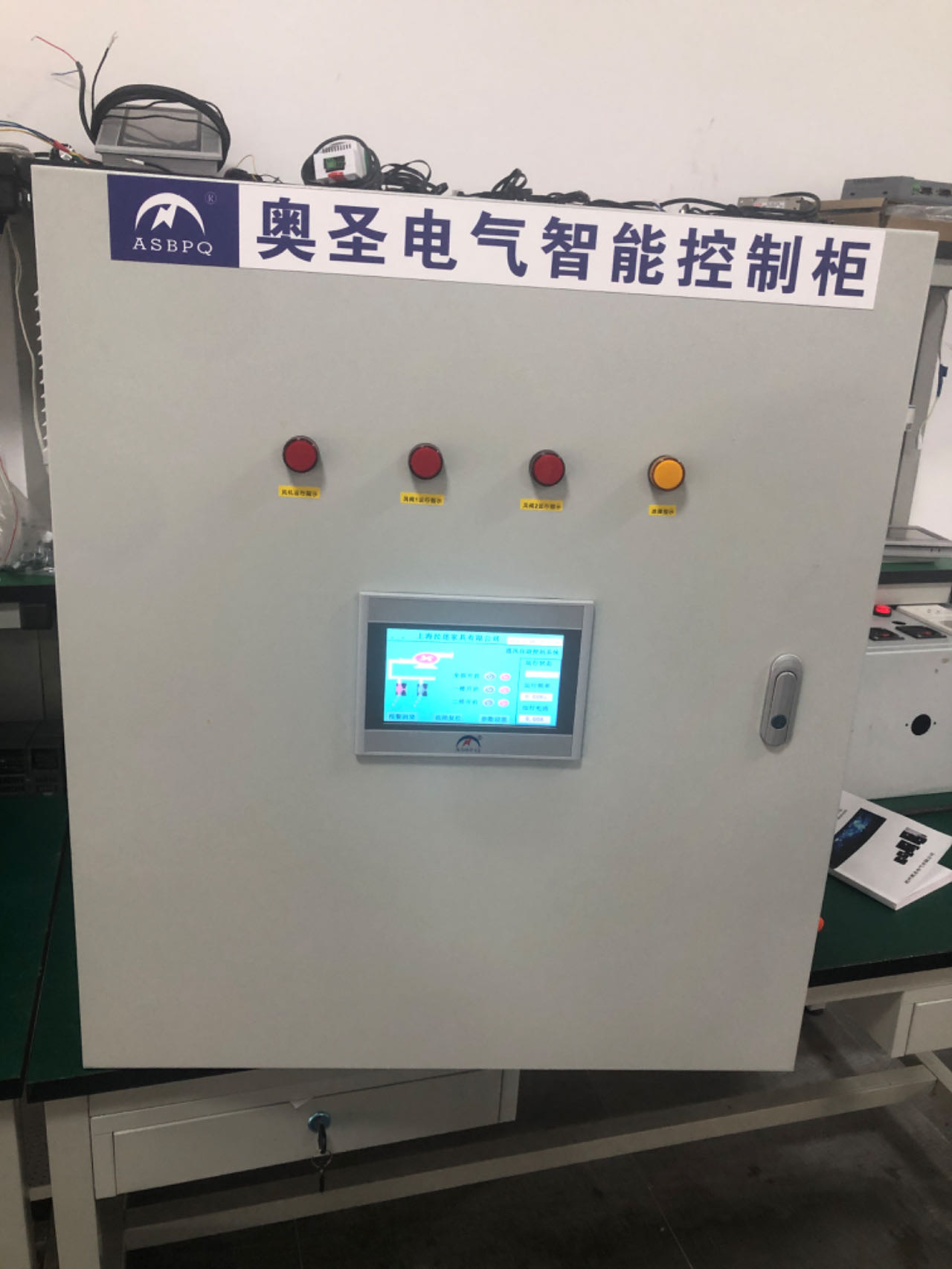

- 控制柜的固定，包括选择合适的安装位置和固定方式。

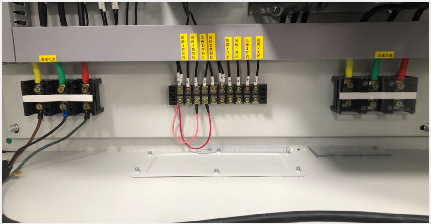

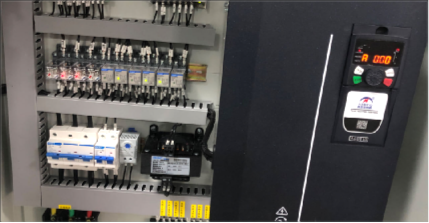

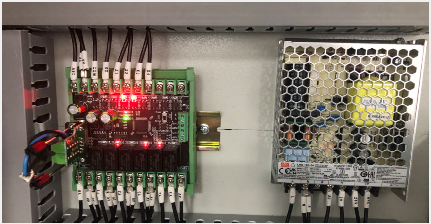

- 外部线路的正确连接，如电源线、风机线、风阀线、执行机构线等的正确连接和注意事项。

通电调试

- 通电前的检查，包括线路连接的正确性、电源电压是否符合要求、各部件的安装是否牢固等。

- 通电后的初步测试，如检查各指示灯是否正常、触摸屏是否显示等。

- 功能测试，按照智能控制柜的功能进行逐一测试，如控制功能、监测功能、报警功能等，并记录测试结果。

- 参数设置与调整，根据实际需求设置相关参数，如电机参数、控制参数等

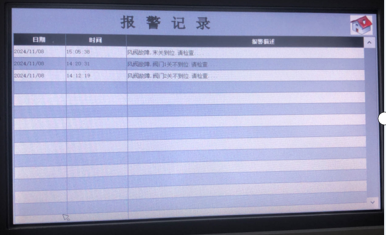

三、触摸屏画面介绍与操作

四、参数设置画面介绍

五、维护与保养

事项	具体内容
1. 日常维护	- 定期检查控制柜的外观，如是否有损坏、变形、腐蚀等情况。 - 清洁控制柜，包括外壳、面板、散热孔等部位，保持设备的清洁。 - 检查连接线是否松动，如有需要及时紧固。 - 定期备份数据，以防止数据丢失
2. 定期保养	- 根据设备的使用情况和厂家的建议，定期对智能控制柜进行全面的检查和保养，如检查内部电路、清洁内部灰尘、更换易损件等。 - 对传感器和执行机构进行定期校准和维护，确保其准确性和可靠性。
3. 常见故障排除（变频器）	-上电无显示检查有无电源输入、检查母线电压是否正常、检查8芯和28芯排线是否连接牢固、寻求厂家服务。 -上电显示*500 重新拔插8芯和28芯排线、寻求厂家服务。 -上电显示“Err23”报警用兆欧表测量电机和输出线的绝缘阻值、寻求厂家服务。
4. 设备常见故障排除	-风机启动无反应检查变频器是否正常运行、检查风阀是否对应开启、检查继电器是否吸合、直流 24V是否有输出 -触摸屏与PLC、变频器无法通讯检查通讯线是否松动、寻求厂家技术支持。

六、安全注意事项

事项

具体内容

1. 电气安全

- 操作智能控制柜时，需严格遵守电气安全规范，诸如预防触电、杜绝短路等情形。

- 用户在执行维护及检修任务前，务必切断电源，并采取安全措施，例如佩戴绝缘手套等防护装备。

2. 环境安全

- 敬请用户确保智能控制柜安装于合规环境，严禁置于易燃、易爆、潮湿等危险区域。

- 请用户关注控制柜散热情况，防止因散热不佳引发设备故障或安全事故。

3. 操作安全

- 请用户遵循操作指南严谨执行，以防误操作引发设备损毁或人身伤害。

- 对参数设置、系统升级等关键操作，务必审慎行事，并做好详尽记录。

七、附录

事项	具体内容
技术参数表	本系统供电输入电源为三相交流380V、输出额定电压380V、输出功率37KW。
	通讯协议	PLC：站号1、波特率9600、数据格式：8-N-2
	通讯协议	变频器：站号2、波特率9600、数据格式：8-N-2
配件清单	暂无
联系信息	浙江省杭州市萧山区新塘街道紫霞村301-16号 1幢4楼 TEL:0571-82752056 网址：WWW.asbpq.com
